Avantajele imprimării 3D – și anume fabricarea aditivă (AM) a materialelor structurale – au fost grav subminate de proprietățile sale dezamăgitoare la oboseală. În general, proprietățile slabe la oboseală par să se datoreze prezenței microgolurilor cauzate de procedurile curente ale procesului de imprimare. Prin urmare, întrebarea noastră este dacă această eliminare a microporilor poate oferi o soluție viabilă pentru a îmbunătăți în mod semnificativ rezistența la oboseală a aliajelor AM neporoase (AM net). Aici, reconstruim cu succes o dezvoltare aproximativă a tehnicilor de procesare Net-AM pentru aliajele de titan Ti-6Al{-4V în microstructuri AM fără goluri, prin înțelegerea neliniarităților tranzițiilor de fază și a creșterii granulelor. Am determinat rezistența la oboseală a unor astfel de microstructuri AM și am arătat că acestea au ca rezultat o limită de oboseală ridicată de aproximativ 1 GPa, depășind rezistența la oboseală a tuturor aliajelor AM și de titan forjat, precum și a altor materiale metalice. Am confirmat rezistența ridicată la oboseală a microstructurii Net-AM și potențialele avantaje ale prelucrării AM în producția de componente structurale cu rezistență maximă la oboseală, ceea ce conduce la aplicarea ulterioară a tehnologiei AM în domeniul ingineriei.

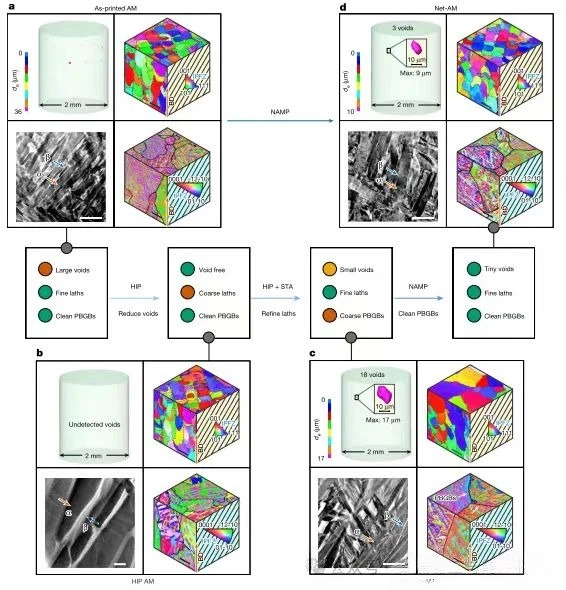

Ilustrație: Distribuția microporilor și microstructura în stare tipărită și alte trei stări. Printed AM (a), HIP AM (b), Near Net AM (c) și Net AM (d)
