În calitate de furnizor de titan/bare de încredere, am fost adesea întrebat despre sarcina maximă pe care o poate suporta o bară de titan. Aceasta este o întrebare crucială, în special pentru industriile în care rezistența, durabilitatea și siguranța sunt esențiale. În această postare pe blog, voi aprofunda factorii care determină încărcarea maximă a unei bare de titan, voi explora diferite tipuri de bare de titan și capacitățile lor de încărcare - și voi oferi câteva informații practice pentru cei care iau în considerare utilizarea barelor de titan în proiectele lor.
Înțelegerea elementelor de bază ale capacității de încărcare
Sarcina maximă pe care o poate suporta o bară de titan este determinată de mai mulți factori cheie. În primul rând, sunt proprietățile mecanice ale aliajului de titan. Titanul vine în diverse aliaje, fiecare cu propriul său set unic de caracteristici. De exemplu, tija Ti6Al4V Eli Titanium [ti6al4v eli titanium tijă] (/titan - material/titan - tijă - bar/ti6al4v - eli - titan - rod.html) este o alegere populară datorită rezistenței sale ridicate - raportul de greutate, rezistența excelentă la coroziune și o bună sudură.
Rezistența la randament și rezistența la tracțiune finală sunt două proprietăți mecanice critice atunci când vine vorba de capacitatea de încărcare. Rezistența la randament este stresul la care un material începe să se deformeze plastic. Odată ce stresul depășește rezistența la randament, materialul nu va reveni la forma sa inițială după ce sarcina este eliminată. Rezistența la tracțiune finală, pe de altă parte, este tensiunea maximă pe care un material o poate rezista înainte de a se rupe.
Un alt factor important este zona secțională a barei de titan. Conform principiilor de bază ale mecanicii, încărcarea pe care o poate suporta o bară este direct proporțională cu zona sa secțiune. În general, o bară mai groasă va putea suporta o sarcină mai mare decât una mai subțire. De exemplu, dacă aveți două bare de titan din același aliaj, dar diametre diferite, cea cu diametrul mai mare va avea o capacitate mai mare de încărcare.
Lungimea barei joacă și un rol. Barele mai lungi sunt mai predispuse la flambaj sub sarcini compresive. Flambajul are loc atunci când o bară sub compresie se îndoaie sau deviază lateral, ceea ce poate duce la o reducere semnificativă a capacității sale de încărcare.
Tipuri de bare de titan și capacități de încărcare ale acestora

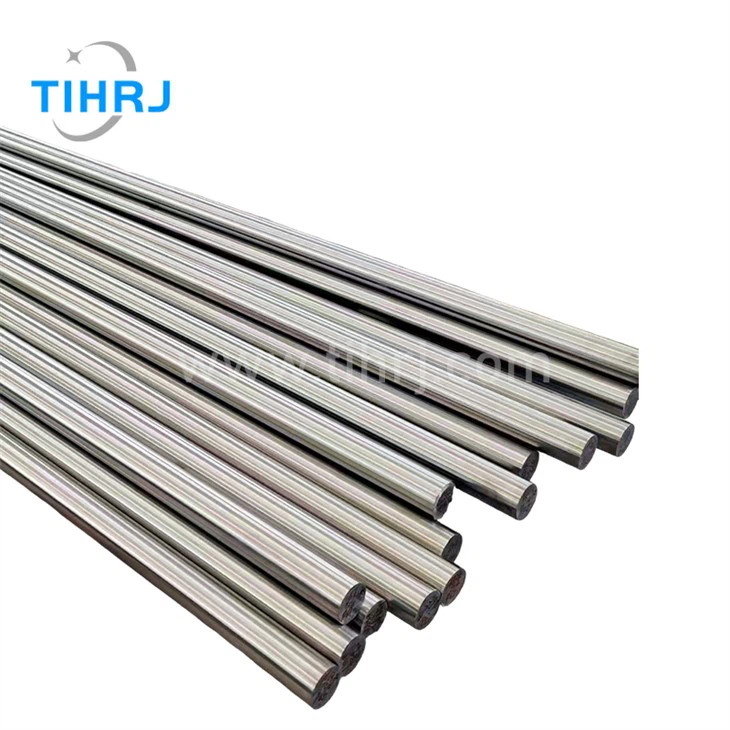

Ti6al4v Eli Titanium Titan
Ti6AL4V ELI Titanium Tija este utilizată pe scară largă în industria aerospațială, medicală și auto. Are o rezistență cu randament ridicat, de obicei în jur de 827 - 1034 MPa (120.000 - 150.000 psi) și o rezistență finală de tracțiune de aproximativ 896 - 1103 MPa (130.000 - 160.000 psi). Aceste valori de rezistență ridicată îl fac potrivit pentru aplicații în care trebuie să fie acceptate sarcini mari.
În aplicațiile aerospațiale, de exemplu, tijele TI6AL4V ELI Titanium sunt utilizate în componente structurale, cum ar fi angrenajele de aterizare și suporturile motorului. Aceste componente trebuie să reziste la sarcini extreme în timpul decolului, zborului și aterizării. Raportul de înaltă rezistență - tijele de titan ELI TI6AL4V ELI permite proiectarea unor structuri mai ușoare, dar puternice, ceea ce este crucial pentru eficiența combustibilului și performanța generală a aeronavei.
Tija de evacuare din titan
[Tija de evacuare din titan] (/titan - material/titan - tijă - bară/titan - evacuare - tijă.html) este proiectat pentru a fi utilizat în sistemele de evacuare. Deși este posibil să nu fie nevoie să suporte sarcini statice extrem de ridicate, cum ar fi tija de titan ELI TI6AL4V ELI în aplicațiile aerospațiale, trebuie să reziste la temperaturi ridicate și sarcini ciclice. Titanul are o rezistență excelentă la căldură, ceea ce îl face un material ideal pentru tijele de evacuare.
Capacitatea de încărcare a unei tije de evacuare a titanului este influențată și de geometria sa și de aliajul specific utilizat. Sarcinile ciclice dintr -un sistem de evacuare, cauzate de expansiunea și contracția gazelor de evacuare, necesită ca tija să aibă o rezistență bună la oboseală. Proprietățile de rezistență la oboseală ale titanului ajută tija de evacuare să -și mențină integritatea structurală pe o perioadă lungă de timp.
GR2 Titanium Hex Bar
[Gr2 Titanium Hex Bar] (/Titan - Material/Titan - Rod - Bar/Gr2 - Titan - Hex - Bar.Html) este o bară de titan pur din punct de vedere comercial. Are o rezistență mai mică în comparație cu unele dintre barele de titan aliate precum TI6AL4V ELI. Rezistența la randament a barei hexagonale de titan GR2 este de obicei în jur de 170 - 485 MPa (25.000 - 70.000 psi), iar rezistența la tracțiune finală este de aproximativ 240 - 550 MPa (35.000 - 80.000 psi).
Cu toate acestea, GR2 Titanium Hex Bar are o rezistență excelentă la coroziune, ceea ce o face potrivită pentru aplicații în procesarea chimică, industriile marine și arhitecturale. În aceste aplicații, este posibil ca bara să nu fie nevoie să suporte sarcini extrem de mari, dar trebuie să reziste la coroziune de la diverse substanțe chimice și factori de mediu.
Calcularea sarcinii maxime
Pentru a calcula sarcina maximă pe care o poate suporta o bară de titan, putem folosi următoarea formulă pentru tensiune axială sau compresie:
[F = \ sigma \ ori a]
unde (f) este sarcina maximă, (\ sigma) este tensiunea admisă (de obicei luată ca o fracțiune din rezistența la randament pentru a asigura siguranța) și (a) este zona secțiunii încrucișate a barei.
For example, if we have a Ti6Al4V Eli Titanium Rod with a yield strength of 900 MPa and a cross - sectional area of (100\space mm^{2}), and we assume an allowable stress of 0.6 times the yield strength (a common safety factor), the allowable stress (\sigma = 0.6\times900\space MPa=540\space MPa = 540\times10^{6}\space PA).
Zona Cross - Secțională (A = 100 \ Times10^{ - 6} \ Space m^{2}).
Încărcarea maximă (f = \ sigma \ times a = (540 \ times10^{6}) \ times (100 \ times10^{-6}) = 54000 \ spațiu n)
Este important de menționat că acesta este un calcul simplificat pentru încărcarea axială. În aplicațiile mondiale reale, condițiile de încărcare pot fi mult mai complexe, inclusiv îndoirea, torsiunea și încărcările combinate. În astfel de cazuri, pot fi necesare metode mai avansate de analiză a ingineriei, cum ar fi analiza elementelor finite (FEA).
Considerente practice
Când utilizați bare de titan într -un proiect, este esențial să luați în considerare condițiile reale de încărcare. De exemplu, dacă bara este supusă unor sarcini dinamice, cum ar fi vibrații sau încărcături de impact, trebuie luată în considerare rezistența la oboseală a aliajului de titan. Eșecul de oboseală poate apărea la tensiuni cu mult sub rezistența la tracțiune finală a materialului.
O altă considerație este mediul în care va fi utilizat bara de titan. Așa cum am menționat anterior, titanul are o rezistență excelentă la coroziune, dar în unele medii agresive, pot fi necesare tratamente suplimentare de suprafață pentru a -și îmbunătăți rezistența la coroziune.
Concluzie
Sarcina maximă pe care o bară de titan o poate suporta depinde de diverși factori, inclusiv de tipul de aliaj, de aria secțiunii, lungimea și condițiile de încărcare. Diferite tipuri de bare de titan, cum ar fi tija Ti6Al4V ELI Titanium, tija de evacuare a titanului și bara de titan GR2 Titanium, au capacități diferite de încărcare - sunt potrivite pentru diferite aplicații.
Dacă aveți în vedere să folosiți bare de titan în proiectul dvs. și trebuie să aflați mai multe despre capacitățile lor de încărcare sau alte specificații tehnice, nu ezitați să ne contactați. Suntem aici pentru a vă oferi cele mai bune soluții și tije de titan de înaltă calitate și bare. Echipa noastră de experți vă poate ajuta să selectați cea mai potrivită bară de titan pentru nevoile dvs. specifice și să vă ajute pe tot parcursul procesului de achiziții.
Referințe
- Callister, WD, & Rethwisch, DG (2017). Știința materialelor și inginerie: o introducere. Wiley.
-Comitet de manualm. (2000). Manual ASM, volumul 2: Proprietăți și selecție: aliaje neferoase și materiale speciale cu scop special. ASM International.
