Care este cuplul de strângere pentru montarea prezoanelor cu flanșă? - Blog

În calitate de furnizor experimentat de flanșe, întâmpin adesea întrebări de la clienți cu privire la cuplul de instalare pentru știfturile de flanșă. Acesta este un aspect critic al ansamblului flanșei care are un impact direct asupra performanței și siguranței diferitelor sisteme. În acest blog, vom aprofunda ce este cuplul de instalare pentru știfturile cu flanșă, de ce contează, cum să determinăm valorile adecvate ale cuplului și câteva greșeli comune de evitat.

Ce este cuplul de instalare pentru știfturile cu flanșă?

Cuplul de instalare se referă la cantitatea de forță de rotație aplicată unui știft de flanșă pentru a obține preîncărcarea dorită. Când strângeți un știft de flanșă, în esență creați o forță de strângere care ține cele două flanșe împreună. Această forță de strângere este crucială pentru menținerea unei etanșări etanșe între flanșe, prevenind evacuarea fluidelor sau gazelor într-o conductă sau într-un sistem mecanic.

Cuplul aplicat știftului face ca acesta să se întindă elastic. Această întindere elastică creează o tensiune în știft, care la rândul său exercită o forță de compresiune asupra garniturii dintre flanșe. Cantitatea potrivită de cuplu asigură comprimarea uniformă și adecvată a garniturii, formând o etanșare fiabilă.

De ce contează cuplul de instalare?

Prevenirea scurgerilor

Unul dintre motivele principale pentru aplicarea cuplului corect de instalare este prevenirea scurgerilor. Dacă cuplul este prea mic, forța de strângere poate să nu fie suficientă pentru a comprima corespunzător garnitura. Acest lucru poate duce la goluri între flanșe, permițând fluidelor sau gazelor să scape. Pe de altă parte, dacă cuplul este prea mare, garnitura poate fi supra-comprimată, provocând extrudarea sau deteriorarea acesteia. Acest lucru poate duce, de asemenea, la scurgeri în timp.

Integritate structurală

Cuplul de instalare adecvat asigură integritatea structurală a conexiunii cu flanșă. Când știfturile sunt strânse la cuplul corect, sarcina este distribuită uniform pe fețele flanșei. Acest lucru ajută la prevenirea concentrațiilor inegale de tensiuni care ar putea duce la deformarea flanșei, fisurarea sau defecțiunea. În aplicațiile de înaltă presiune sau de temperatură înaltă, menținerea integrității structurale a conexiunii cu flanșă este deosebit de importantă pentru a preveni defecțiunile catastrofale.

Performanță pe termen lung

O conexiune cu flanșă care este instalată cu cuplul corect va avea o performanță mai bună pe termen lung. Va fi mai puțin probabil să se confrunte cu probleme precum degradarea garniturii, oboseala crampoanelor sau slăbirea din cauza vibrațiilor. Aceasta înseamnă mai puține cerințe de întreținere și o durată de viață mai lungă pentru întregul sistem.

Cum să determinați cuplul de instalare adecvat

Recomandările producătorului

Prima și cea mai fiabilă sursă pentru determinarea cuplului de instalare pentru știfturile flanșei sunt recomandările producătorului. Producătorii de flanșe și știfturi oferă de obicei valori de cuplu bazate pe dimensiunea, materialul și tipul flanșei și știftului. Aceste valori sunt determinate prin teste extinse și calcule de inginerie pentru a asigura performanțe optime.

Standarde industriale

În plus față de recomandările producătorului, există și standarde industriale care oferă linii directoare pentru cuplul de instalare a știftului flanșei. De exemplu, Societatea Americană a Inginerilor Mecanici (ASME) a publicat standarde precum ASME B16.5 și ASME B16.47, care includ valori de cuplu pentru diferite dimensiuni de flanșă și valori de presiune. Aceste standarde sunt recunoscute și respectate pe scară largă în industrie.

Metode de calcul

În unele cazuri, poate fi necesar să calculați cuplul de instalare pe baza proprietăților știftului și a preîncărcării dorite. Formula de bază pentru calcularea cuplului este (T = K \times F \times d), unde (T) este cuplul, (K) este coeficientul de cuplu, (F) este forța de preîncărcare și (d) este diametrul nominal al știftului.

Coeficientul de cuplu (K) ia în considerare factori precum frecarea filetului, frecarea piuliță - față și finisarea suprafeței. Poate varia în funcție de materialul și stratul de acoperire al știftului și piuliței. Forța de preîncărcare (F) este determinată pe baza cerințelor de proiectare ale conexiunii cu flanșă, cum ar fi presiunea și temperatura sistemului.

Greșeli frecvente de evitat

Strângere excesivă sau insuficientă

După cum sa menționat mai devreme, strângerea excesivă sau insuficientă a știfturilor de flanșă poate duce la probleme grave. Strângerea excesivă poate deteriora știftul, flanșa sau garnitura, în timp ce o strângere insuficientă poate duce la scurgeri. Este important să folosiți o cheie dinamometrică și să urmați cu precizie valorile de cuplu recomandate.

Aplicare inconsecventă a cuplului

Când strângeți mai multe știfturi pe o flanșă, este esențial să aplicați cuplul uniform și într-o secvență adecvată. Acest lucru ajută la asigurarea că sarcina este distribuită uniform pe fețele flanșei. O secvență obișnuită este de a strânge știfturile într-un model de stea, începând din centru și lucrând spre exterior.

Neglijarea factorilor de garnitură

Tipul și starea garniturii pot afecta și cuplul de instalare. Garniturile diferite au caracteristici de compresie diferite și este posibil ca valorile recomandate ale cuplului să fie ajustate în consecință. În plus, garniturile deteriorate sau contaminate pot să nu asigure o etanșare adecvată, chiar dacă știfturile sunt strânse la cuplul corect.

Produsele noastre de flanșă și considerațiile privind cuplul lor

La compania noastră, oferim o gamă largă de produse pentru flanșe, inclusivFlanșă de sudare a supapei de suflare,Clemă cu bandă în V din titan de 3 inci, șiColieră pentru conducte intercooler cu eliberare rapidă.

Fiecare dintre aceste produse are cerințe specifice de cuplu, bazate pe proiectarea și aplicarea prevăzută. De exemplu, clema de bandă V din titan trebuie strânsă la un cuplu specific pentru a asigura o conexiune sigură și etanșă în sistemele de evacuare. Documentația noastră de produs oferă informații detaliate despre cuplul de instalare recomandat pentru fiecare produs. Oferim, de asemenea, suport tehnic pentru a ajuta clienții noștri să se asigure că ne instalează corect flanșele.

Contactați-ne pentru achiziții și consultanță de specialitate

Dacă sunteți pe piață pentru flanse de înaltă calitate și trebuie să înțelegeți cerințele cuplului de instalare pentru aplicația dvs. specifică, suntem aici pentru a vă ajuta. Echipa noastră de experți are cunoștințe extinse despre tehnologia flanșelor și vă poate oferi îndrumarea de care aveți nevoie. Indiferent dacă sunteți o afacere la scară mică sau o operațiune industrială mare, vă putem furniza flanșele potrivite și vă putem oferi sprijinul pentru a asigura instalări de succes.

Vă încurajăm să ne contactați pentru a discuta nevoile dvs. de achiziții. Ne angajăm să vă oferim cele mai bune produse și servicii și așteptăm cu nerăbdare să vă ajutăm să găsiți soluțiile de flanșe perfecte pentru proiectele dumneavoastră.

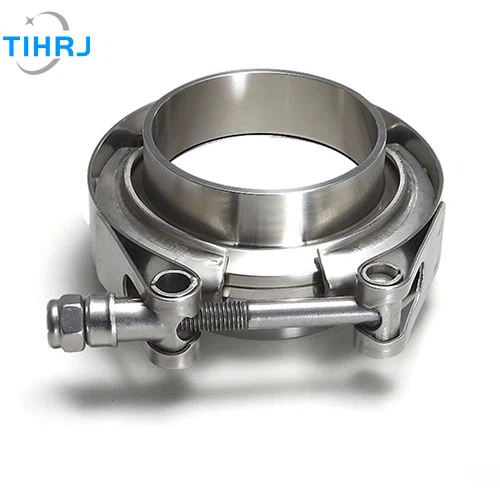

Titanium 3 Inch V-band Clamp factory
