Cum se calculează stresul flanșei?

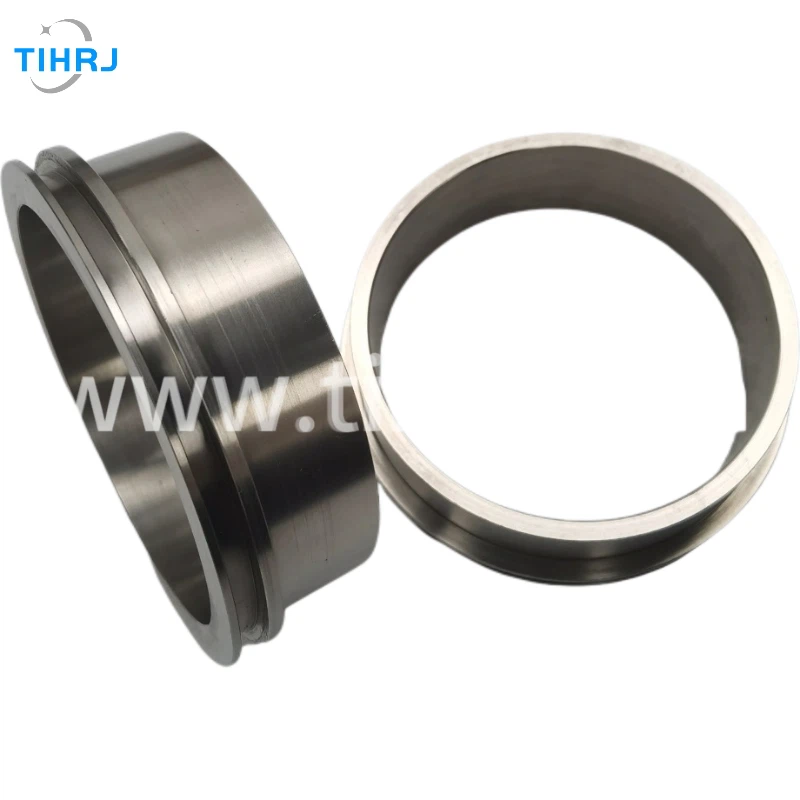

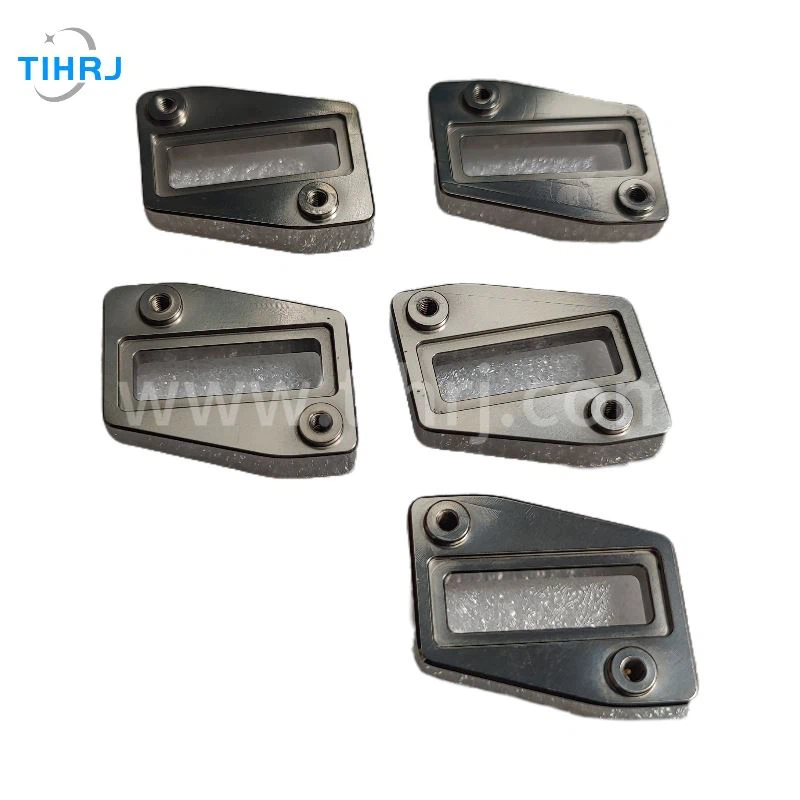

Hei acolo! Sunt un furnizor de flanșe, iar astăzi vreau să vorbesc despre cum să calculez stresul flanșei. Este un aspect crucial atunci când vine vorba de utilizarea flanșilor, indiferent dacă este pentru unFlanșă de bov de admisie,Flanșele de bandă V separate, sauSenzor de flux de aer flanșă de titan maf. Înțelegerea stresului de flanșă ajută la asigurarea siguranței și eficienței sistemelor tale.

De ce să calculăm stresul flanșei?

Înainte de a ne scufunda în metodele de calcul, să atingem rapid de ce este atât de important. Flanșele sunt utilizate pentru a conecta conducte, supape și alte echipamente în diferite industrii precum petrol și gaze, chimice și auto. Când aceste sisteme sunt în funcțiune, flanșele sunt supuse diferitelor tipuri de forțe, cum ar fi presiunea, temperatura și vibrațiile. Dacă stresul pe o flanșă depășește rezistența materialului său, acesta poate duce la scurgeri, eșecuri și chiar accidente. Așadar, calcularea stresului flanșei ne permite să proiectăm și să selectăm flanșele potrivite pentru lucrare, asigurându -se că totul funcționează fără probleme.

Tipuri de stres de flanșă

Există în principal trei tipuri de stres pe care le poate experimenta o flanșă:

1. Stres circumferențial: Acest stres acționează în jurul circumferinței flanșei. Este cauzată de presiunea internă a fluidului sau a gazului din interiorul conductei. Când presiunea se împinge împotriva peretelui interior al flanșei, creează un stres asemănător unui cerc, care încearcă să extindă flanșa.
2. Stres radial: Stresul radial acționează într -o direcție perpendiculară pe tensiunea circumferențială, din centrul flanșei spre marginea exterioară. De asemenea, este legat de presiunea internă și este responsabil pentru comprimarea sau întinderea flanșei în direcția radială.
3. Stres axial: Stresul axial are loc de -a lungul axei conductei. Poate fi cauzată de factori precum expansiunea termică sau contracția, precum și forțele externe aplicate conductei.

Metode de calcul

1. Folosind formule standard

Calculul tensiunii flanșei poate fi destul de complex, dar există unele formule standard care pot fi utilizate ca punct de plecare. Una dintre cele mai utilizate metode se bazează pe standardele ASME (Societatea Americană a Inginerilor Mecanici).

Pentru un caz simplu de flanșă sub presiune internă, tensiunea circumferențială ((\ sigma_c)) poate fi calculată folosind următoarea formulă:

(\ sigma_c = \ frac {p \ times d} {2 \ ori t})

unde:

• (P) este presiunea internă a lichidului sau a gazului în interiorul conductei
• (D) este diametrul flanșei
• (t) este grosimea flanșei

Stresul radial ((\ sigma_r)) de la suprafața interioară a flanșei poate fi calculată ca:

(\ sigma_r = -p)

Iar tensiunea axială ((\ sigma_a)) poate fi calculată ca:

(\ sigma_a = \ frac {p \ times d^2} {4 \ times (d_o^2 - d_i^2)})

unde (d_O) este diametrul exterior al flanșei și (d_i) este diametrul interior.

Cu toate acestea, aceste formule se bazează pe unele presupuneri, cum ar fi o flanșă cu pereți subțiri și o distribuție uniformă a presiunii. În aplicațiile din lumea reală, flanșele pot avea geometrii, materiale și condiții de încărcare diferite, astfel încât pot fi necesare metode mai avansate.

2. Analiza elementelor finite (FEA)

Analiza elementelor finite este un instrument puternic pentru calcularea stresului flanșei. Ne permite să modelăm flanșa și componentele sale înconjurătoare într -un mediu virtual și să simulăm condițiile de încărcare reale. Cu FEA, putem ține cont de factori precum geometria exactă a flanșei, proprietățile materialului și interacțiunea dintre diferite părți.

Iată un proces general pas cu pas pentru utilizarea FEA pentru a calcula stresul flanșei:

1. Crearea modelului: În primul rând, trebuie să creăm un model 3D al flanșei și al componentelor conectate folosind un software CAD (design asistat de computer). Modelul ar trebui să includă toate detaliile, cum ar fi găurile, canelurile și șamferele.
2. Generarea ochiurilor: Odată ce modelul este creat, îl împărțim în elemente mici folosind un algoritm de plasare. Calitatea ochiurilor de plasă poate avea un impact semnificativ asupra exactității rezultatelor, de aceea este important să alegeți dimensiunea și tipul adecvat al elementului.
3. Definiția materială: Definim proprietățile materiale ale flanșei, cum ar fi modulul tânărului său, raportul Poisson și rezistența la randament. Aceste proprietăți sunt utilizate pentru a calcula modul în care materialul va răspunde forțelor aplicate.
4. Condiții de delimitare și încărcare: Aplicăm condițiile de delimitare corespunzătoare, cum ar fi suporturi fixe și constrângeri de simetrie, pentru a simula situația din lumea reală. Apoi, aplicăm condițiile de încărcare, cum ar fi presiunea, temperatura și forțele externe.
5. Analiză și rezultate: În sfârșit, rulăm simularea FEA și analizăm rezultatele. Software -ul va calcula distribuția stresului pe flanșă și va oferi vizualizări, cum ar fi comploturile și graficele de contur de stres.

Folosind FEA, putem obține o înțelegere mai precisă și mai detaliată a stresului flanșei, în special pentru geometrii complexe și condiții de încărcare.

Factori care afectează stresul flanșei

Există mai mulți factori care pot afecta stresul flanșei și este important să îi luăm în considerare atunci când se calculează stresul:

1. Proprietăți materiale: Materiale diferite au puncte forte și rigiditate diferite. De exemplu, o flanșă de oțel va avea o rezistență mai mare decât o flanșă de aluminiu. Deci, selecția materialelor poate avea un impact semnificativ asupra capacității flanșei de a rezista la stres.
2. Geometrie flanșă: Forma și dimensiunea flanșei joacă, de asemenea, un rol crucial. În general, o flanșă mai groasă va putea gestiona mai mult stres decât unul mai subțire. În plus, caracteristici precum găurile de șuruburi, garniturile și butucurile pot afecta distribuția tensiunii pe flanșă.
3. Condiții de operare: Presiunea internă, temperatura și debitul fluidului sau a gazului în interiorul conductei pot crește tensiunea flanșei. Presiunile și temperaturile mai mari vor duce la un stres mai mare asupra flanșei.
4. Instalare și asamblare: Instalarea necorespunzătoare și asamblarea flanșilor pot duce, de asemenea, la creșterea stresului. De exemplu, dacă șuruburile nu sunt strânse uniform, poate provoca distribuția neuniformă a stresului pe flanșă, ceea ce duce la o defecțiune prematură.

Concluzie

Calcularea stresului flanșei este o parte esențială a proiectării și selecției flanșei. Înțelegând tipurile de stres, folosind metodele de calcul adecvate și luând în considerare factorii care afectează stresul, ne putem asigura că flanșele noastre pot rezista forțelor la care vor fi supuse. Indiferent dacă sunteți pe piață pentru unFlanșă de bov de admisie,Flanșele de bandă V separate, sauSenzor de flux de aer flanșă de titan maf, vă putem ajuta să găsiți soluția potrivită pentru nevoile dvs.

Dacă sunteți în căutarea flanșelor de înaltă calitate și aveți nevoie de asistență cu calcule de stres sau selecție de flanșe, nu ezitați să ajungeți. Suntem aici pentru a vă ajuta să faceți cele mai bune opțiuni pentru proiectele dvs. și să vă asigurați că sistemele dvs. funcționează în siguranță și eficient. Haideți să discutăm și să vedem cum putem lucra împreună!

Referințe

• Cazanul și codul vasului sub presiune, Secțiunea VIII, Divizia 1
• SHIGLEY's Mechanical Engineering Design, de Richard G. Budynas și J. Keith Nisbett
• Analiza elementelor finite: teorie și aplicare cu ANSYS, de David S. Moaveni
